Triks: Menu All & 12, 15, 18 icons pada Siemens x65/x75

Postby admin » November 20th, 2009, 12:23 pm

Originally Posted By Qunto

Triks: Menu All & 12, 15, 18 icons pada Siemens x65/x75


Syarat awal:
- Pastikan file system utk drive Config udah Open (terlihat). Jika belum, silahkan pake Software Opendisk (OD v02) atau Patch Opendisk Forever (sesuai seri HP & versi firmware).

Alat yg diperlukan:
- Menu Creator for Siemens x65/x75 (MCCx65 v0.4.2) > http://dl.siemensxp.com/Aplikasi/PC/mccx65v042.zip
- Kabel Data.
- Simoco, VNavigator atau file manager lainnya.
- Java MenuChooser > http://dl.siemensxp.com/Aplikasi/HP/Jav ... hooser.zip
- Kumpulan Menu icon (Matrix 3 x 3 dan Matrix 12,15,18 icons)

Dasar Teori:
1. Jalankan MCCx65, pada toolbar FILE
Akan terdapat 2 pilihan:
a. New Menu : Untuk membuat Menu Matrix baru

b. New List : Untuk membuat Menu List baru

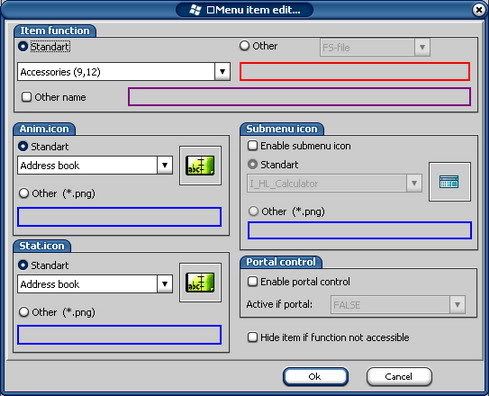

* Jika New Menu dipilih (tampilan New List jg hampir sama), akan muncul:

Keterangan :
* Item Function: Merupakan fungsi2 dasar dari Menu pilihan yg terdapat di HP.
a. Standart: Merupakan fungsi2 yg sudah terdapat di internal firmware.
b. Other: Merupakan fungsi alternative utk membuat pilihan menu baru.
- FS-file: Utk membuat sub-Menu tambahan. Tuliskan nama file menu (.fs) pd kolom “merah” dan filenya ditempatkan pd drive Config\japp\Flexmem
- JAR-file: Utk membuat shortcut langsung ke file java. Tuliskan path nama file java (.jar) pd kolom “merah” dgn format spt contoh: 0:/Java/jam/Applications/Operamini/Operamini.jar
- Bookmark: Utk membuat shortcut langsung ke bookmark address internet (http). Tuliskan address-nya pd kolom “merah” dgn format spt contoh: http://www.google.com
- Phone number: Utk membuat shortcut langsung ke no telp tertentu (speed dial). Tuliskan no telpon pd kolom “merah” dgn format spt contoh: +6281520347022

* Hide item if function not accessible : Menu icon tdk akan di tampilkan jika fungsi tdk dpt diakses atau tdk terdapat dlm HP.
* Other name : Utk memberi nama lain dr fungsi menu yg ingin kita buat.

* Anim.icon: Merupakan animasi icon menu yg aktif saat terpilih (Animation icon) biasanya berukuran 48 x 48 pixel.
a. Standart: Icon2 yg ada sudah terdapat di internal firmware.
b. Other (*.png): Icon external (tambahan) yg kita inginkan. Tuliskan nama icon scr manual (xxxx.png) di box “biru” dan icon ditempatkan pd drive Config\japp\Flexmem
* Stat.icon: Merupakan icon menu yg pasif saat tidak terpilih (Static icon) biasanya berukuran 32 x 32 pixel.
a. Standart: Icon2 yg ada sudah terdapat di internal firmware.
b. Other (*.png): Icon external (tambahan) yg kita inginkan. Tuliskan nama icon scr manual (xxxx.png) di box “biru” dan icon ditempatkan pd drive Config\japp\Flexmem

* Submenu icon: Merupakan icon kecil yg berada di pojok kiri atas.
a. Standart: Icon2 yg ada sudah terdapat di internal firmware.
b. Other (*.png): Icon external (tambahan) yg kita inginkan. Tuliskan nama icon scr manual (xxxx.png) di box “biru” dan icon ditempatkan pd drive Config\japp\Flexmem

* Portal control: Have no idea yet for this function..


c. Open file… : Untuk mengedit file menu (.fs)



* Tampilan Menu utama:

Keterangan :
* Menu Name: Nama dari menu.
a. Standart: Merupakan nama dr fungsi2 yg sudah terdapat di internal firmware.
b. Other: Merupakan nama menu baru sesuai yg kita inginkan.

* Menu icon: Untuk menampilkan icon kecil di pojok kiri atas (di sebelah kiri nama menu).

* Softkeys: Untuk menampilkan pilihan menu shortcut pd left softkey dan right softkey.

* Menu items: Merupakan isi / pilihan dr menu yg ada.

* + : Utk menambah item baru.

* X : Utk menghapus item yg telah di buat.

* Up Arrow atau Down Arrow : Utk menaikkan atau menurunkan urutan tampilan dr menu item.

Note : Pilih dan double klik utk mengedit Menu item ato softkeys item.


Project 1 :
* Merubah Menu List menjadi Menu Matrix 3 x 3 (pd Menu Messages).

Image >>Image


Langkah Kerja:

A. Membuat “New Menu”
* Pada menu ini menu matrix yg ingin ditampilkan adalah:
1.Text Modules | 2. Drafts | 3. MMS templates
4. Unsent | 5. Message inbox | 6. Sent
7. SMS Archive | 8. Write Messages | 9. Message setup
* Tips: Posisikan urutan menu yg paling sering digunakan pd matrix 2, 4, 5, 6, 8

1. Jalankan MCCx65, pilih File -> New Menu…
2. Pada “Item function”, Pilih standart dan klik pada kolom tsb utk melihat daftar list yg ada.
3. Pilih “Text Modules (5,9)”.
4. Pada “Anim.icon dan Stat.icon” kita akan menggunakan icon pilihan sendiri, maka aktifkan “Other (*.png)”.
5. Utk memudahkan penamaan, maka utk “Anim.icon” item 1, kita beri nama pd kolom tsb sbg: “Mess01_b.png” (big icon *.png size 48 x 48 pixel)
6. Utk memudahkan penamaan, maka utk “Stat.icon” item 1, kita beri nama pd kolom tsb sbg: “Mess01_s.png” (small icon *.png size 32 x 32 pixel)
7. Pada “Submenu icon” tdk perlu di aktifkan.
8. Lalu klik OK.

* Pada Menu utama:

1. Rubah “Menu Name” -> Standart, menjadi “Messages (5)”
2. Rubah “Menu icon” -> menjadi “I_HL_Messages”

� Ulangi utk menambah menu list item yg lain dgn menekan tombol + dan mengurutkan penamaan Anim.icon dan Stat.icon spt yg dicontohkan.
� Setelah ke 9 function list terdaftar masuk dlm “Menu items” maka klik FILE dan pilih SAVE AS utk menyimpan menu yg telah dibuat tsb. Misal disimpan dgn nama “Messages” (otomatis akan tersimpan sbg “Messages.fs”)


B. Mengedit menu utama “Main.fs” utk mengaktifkan “New Menu”
* Copy file “Main.fs” yg terdapat di HP pd Config\japp\Flexmenu ke PC (dan bikin backupnya).

1. Jalankan MCCx65, pilih File -> Open file…
2. Buka file “Main.fs” yg telah di copy dr HP ke PC td.
3. Pilih Menu item “Messages (5)” dan double klik utk mengeditnya.
4. Klik “Other” -> FS-file
5. Masukkan nama New menu “Messages” yg telah kita buat tadi pada kolom yg tersedia, tapi cukup tuliskan namanya saja tanpa extensi.
6. Klik OK

� Maka pada “Menu items” pd function Messages akan tertulis “Messages.xml”.
� Klik FILE dan pilih SAVE AS utk menyimpan menu yg telah dimodif tsb. Misal disimpan dgn nama “Main1” (otomatis akan tersimpan sbg “Main1.fs”).

C. Mengaktifkan “Main1.fs” dgn bantuan Java MenuChooser
* Copy file java MenuChooser ke Data\Java\jam\Applications dgn bantuan Simoco, VNavigator, etc…
* Copy file “Main1.fs” ke Config\japp\Flexmenu.
* Copy file icons yg dipakai dlm menu items ke Config\japp\Flexmenu.

1. Jalankan java MenuChooser (Menu -> Surf & Fun -> Applications)
2. Pada window Untrusted, pilih “For session” dgn menggeser joystick ke kiri/kanan lalu klik OK.
3. Pilih “Main1.fs” lalu klik SELECT.
4. Layar akan berubah biru, tunggu beberapa saat hingga kembali ke menu Application.
5. Silahkan kembali ke menu utama, dan klik “Messages”, maka anda akan mendapati menu matrix icons 3 x 3 menggantikan Menu List yg standard.
6. selesai..


Project 2 :
* Membuat Menu standard 9 icons menjadi Menu 12, 15, 18 icons.


Dasar teori:
- Menu standard hny memiliki default matrix 3 x 3 (9 icons). Tp dgn menggunakan triks, kita bisa merubahnya menjadi matrix 3 x 4 (12 icons) atau bahkan lebih.
- Trick ini menon-aktifkan “Anim.icon & Stat.icon” dgn menggunakan icon 1 x 1 pixel transparan dan menggunakan pilihan “Submenu icon” sbg Menu utama yg menampilkan 3 x 4 icons.
Yang mana icon yg dipergunakan telah berupa grahics utuh (128 x 149 pixel) seperti contoh berikut:

Image Image
** Sehingga menu item tdk lagi terdiri dr 2 icons (Animasi icon dan Static icon) spt pd menu item standard, tp masing2 menu item hny memiliki 1 icon yg diaktifkan via “Submenu icon”.


Langkah Kerja:

A. Membuat “New Menu”
* File 000.png dan 1dm.png, 2dm.png, dst tersedia di akhir tutorial atau bisa bikin sendiri sesuai dgn keinginan anda.
* Copy file “Main.fs” yg terdapat di HP pd Config\japp\Flexmenu ke PC (dan bikin backupnya).

1. Jalankan MCCx65, pilih File -> Open file…
2. Buka file “Main.fs” yg telah di copy dr HP ke PC td.
3. Lakukan edit icons pada “Menu items” (double klik).
4. Utk “Anim.icon” gunakan “other (*.png): 000.png (icon 1 x 1 pixel transparan)
5. Utk “Stat.icon” gunakan “other (*.png): 000.png (icon 1 x 1 pixel transparan)
6. Aktifkan/Enable “Submenu icon” dan pilih “Other (*.png)”: 1dm.png (icon 124 x 149 graphic)
7. Lalu klik OK.

� Ulangi utk mengedit menu list item yg lain dan mengurutkan penamaan “Submenu icon”.
� Lakukan jg penambahan menu item utk menyesuaikan dgn kebutuhan anda sendiri spt pd Project 1
� Setelah semua function list terdaftar masuk dlm “Menu items” maka klik FILE dan pilih SAVE AS utk menyimpan menu yg telah dibuat tsb. Misal disimpan dgn nama “Main2” (otomatis akan tersimpan sbg “Main2.fs”)


B. Mengaktifkan “Main2.fs” dgn bantuan Java MenuChooser
* Copy file “Main2.fs” ke Config\japp\Flexmenu.
* Copy file icons yg dipakai dlm menu items ke Config\japp\Flexmenu.

1. Jalankan java MenuChooser (Menu -> Surf & Fun -> Applications)
2. Pada window Untrusted, pilih “For session” dgn menggeser joystick ke kiri/kanan lalu klik OK.
3. Pilih “Main2.fs” lalu klik SELECT.
4. Layar akan berubah biru, tunggu beberapa saat hingga kembali ke menu Application.
5. Silahkan kembali ke menu utama, maka anda akan mendapati menu matrix icons yg baru.
6. selesai..

Sample Menu : S75 Menu_All modif (http://siemensxp.bravehost.com/misc/FlexMenu_modif.zip)
Keterangan:
- Main0.fs : Standard 3x3 + Menu List
- Main1.fs : Standard 3x3 + Menu All
- Main2.fs : S75 3x4 + Menu List
- Main3.fs : S75 3x4 + Menu All

Note:
� Membutuhkan free space di drive Config: 585 Kb (Sample tsb tdk bisa digunakan klo HP pake patch Increased Disk-A 14.74 MB)
� Klo gak mau repot dan pengen nyoba tampilan Menu All Modif tsb, dgn bantuan SIMOCO, hapus seluruh drive CONFIG (bikin backup terlebih dahulu) lalu pake CONFIG hasil modif pny gw ini: Config_Modif (http://siemensxp.bravehost.com/misc/Config.zip)
� Utk Edit Menu icon dan graphics bisa dgn bantuan Photoshop.

Anda bisa berkreasi dgn macem2 pilihan icon dan bentuk yg lain sesuai dgn tipe HP masing2: http://www.siemensmania.cz/ikony.php


Silahkan baca juga related thread: Menu Icons Gallery
Di situ gw satukan semua Tricks2 utk rubah tampilan graphic icons dan Modif Menu Icons

Have FUN!
