Tutorial : Update Map dengan Siemens EEPROM Tool 3.15

Postby ilham » October 26th, 2010, 10:22 pm

Original post by: Erwinpiero
Disalin dari Rum4hl4mA

Tutorial : Update Map dengan Siemens EEPROM Tool 3.15

Tool yg Diperlukan :


-Siemens EEPROM Tool 3.15
-PapuaUtils v111

Langkah Kerja :

1. Buka PapuaUtils, kemudian posisikan handset dalam model "Service Mode"

2. Biarkan Papuautils, jangan di close. Kemudian jalankan Siemens EEPROM Tool.

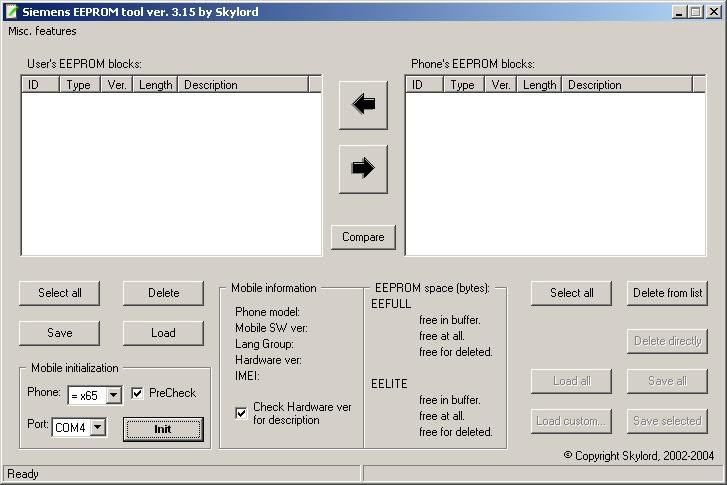

3. Kemudian setting parameter, di sub window mobile initialization, phone (sesuaikan dengan seri/platform handset anda, hints : untuk x75/x85 bisa pilih "=x65'), Port (sesuaikan dengan Port yg dipakai kabel data) dan Precheck di "check/centang". Pada checkbox "Check hardware ver for description", bisa di check untuk menampilkan informasi handset yg sedang terkoneksi.

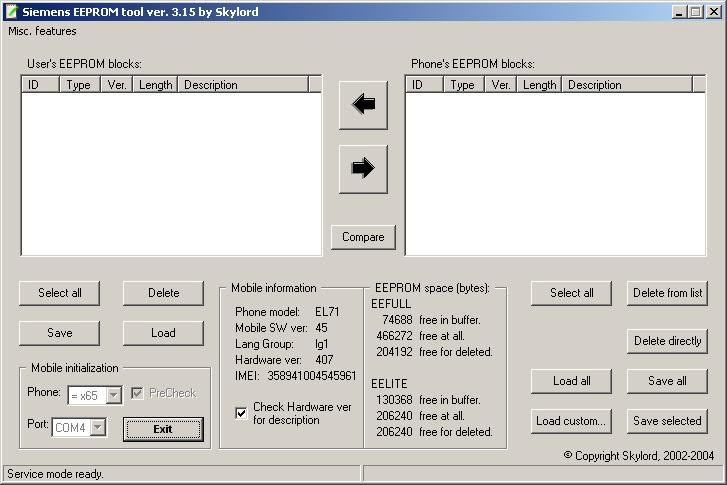

4. Setelah langkah 3, selanjutnya klik button "Init", maka pada status handset (terletak di kiri paling bawah), akan tertera "Service mode ready", dan Siemens EEPROM Tool akan menampilkan informasi handset. Contohnya sbb. :

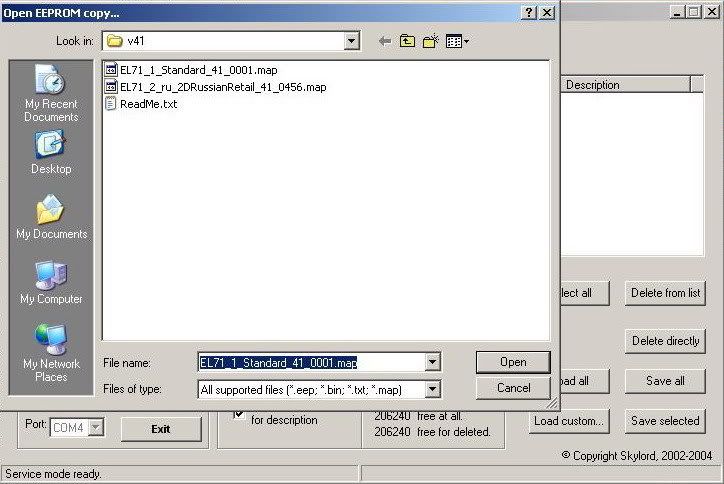

5. Ingat!! Jangan klik button di panel kanan. Selanjutnya klik load, kemudian pilih source map handset anda.

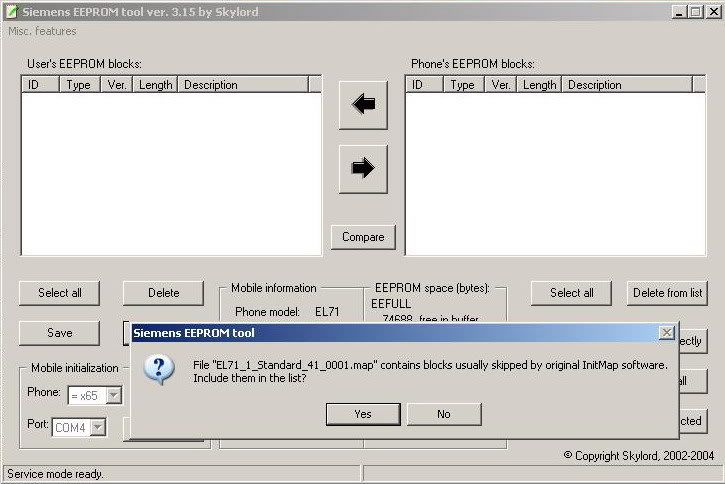

Apabila program menanyakan "skipped block" pilih NO

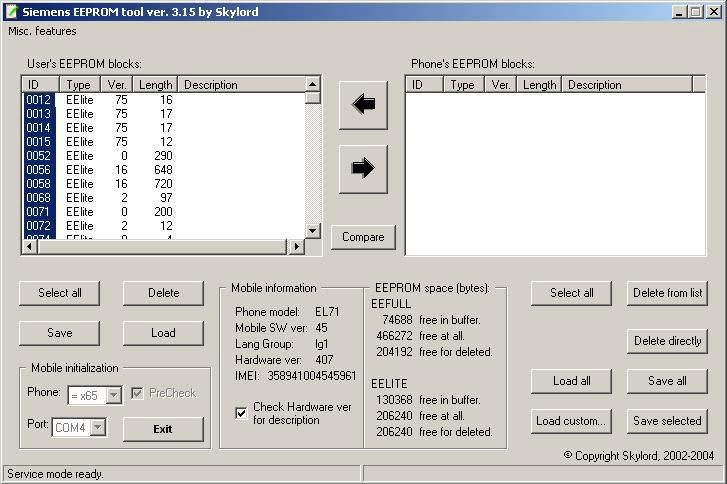

6. Pilih semua entry dengan mengklik button "Select All", kemudian klik panah kanan.

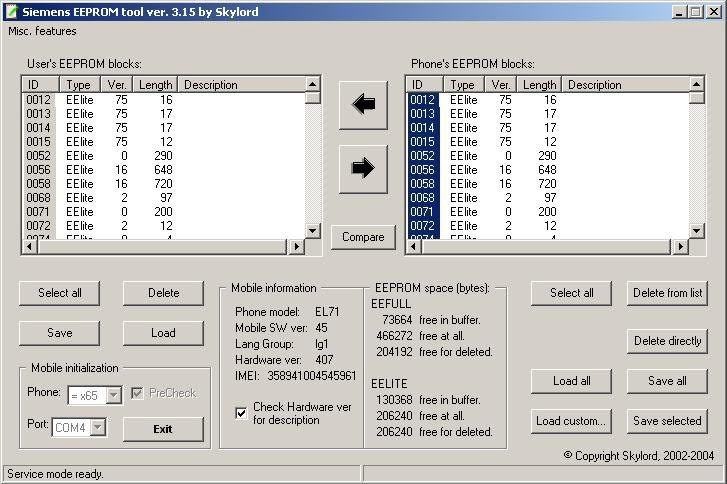

Tampilan setelah di klik panah kanan :

7. Lakukan langkah 5-6, untuk load delta map-nya (file map yg kedua).

8. Jangan klik "Save all" button pada panel kanan, ini bisa menghapus EEPROM Anda, seperti yg dikatakan pembuatnya.

9. Pilih atau klik "Select all" pada panel kanan, kemudian klik "save selected". Map telah di update. Jangan hidupkan handset!

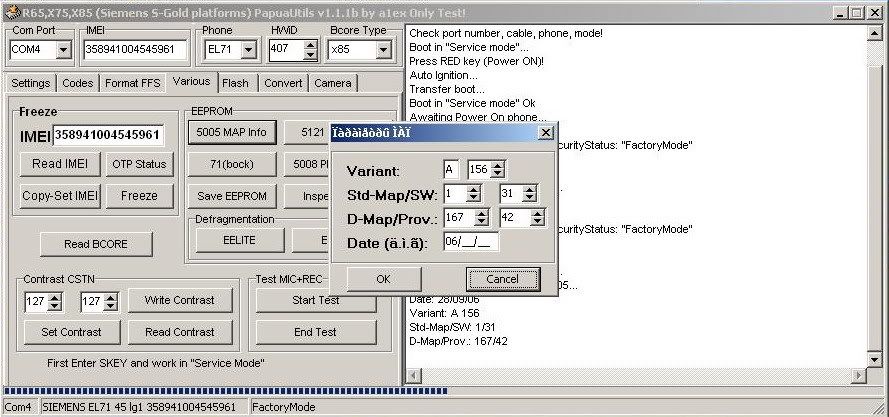

10. Untuk mengupdate info map (saat kita tekan *#06#), Anda harus merubah versi map secara manual dengan PapuaUtils. Set handset ke "Service Mode" kembali, kemudian buka Tab "Various", selanjutnya klik "5005 Map info" pada sub window EEPROM, lalu rubah versi map pada kolom Std.Map/SW, gunakan panah untuk merubah angka. Penggambarannya sbb. :
11. Cek apakah handset bisa ON, kemudian tunggu hingga 5 menit, karena handset akan membaca/menginisialisasi EEPROM.

12. Setelah semuanya berjalan lancar/OK, backup EEPROM dengan x65flasher terbaru. Kemudian lanjutkan dengan defragmentasi EEPROM (EELITE dan EEFULL), untuk kinerja yg lebih baik. Langkah ke 11 ini, optional, dilakukan lebih baik, tidak dilakukan tidak mengapa.

NOTE :

Anda harus memiliki backup FUBU sebelum melakukan update map, perhatikan dan lakukan step-stepnya dengan teliti. All with Your own risk.

Keuntungan update dengan Siemens EEPROM Tool :

Map versi apapun akan selalu bisa di tanam ke handset, berbeda dengan SwriteMap65, yg memiliki sistem proteksi yang membatasi proses update/downgrade map.

Behind The Story :

Awalnya karena putus asa ga bisa update map v41 di handset EL71 map 31 dengan SwriteMap65, akhirnya berguru dan mendapatkan pencerahan (thanks to sim_emrom/e71.ru), EL71 sekarang sudah memiliki map v41 . :)
